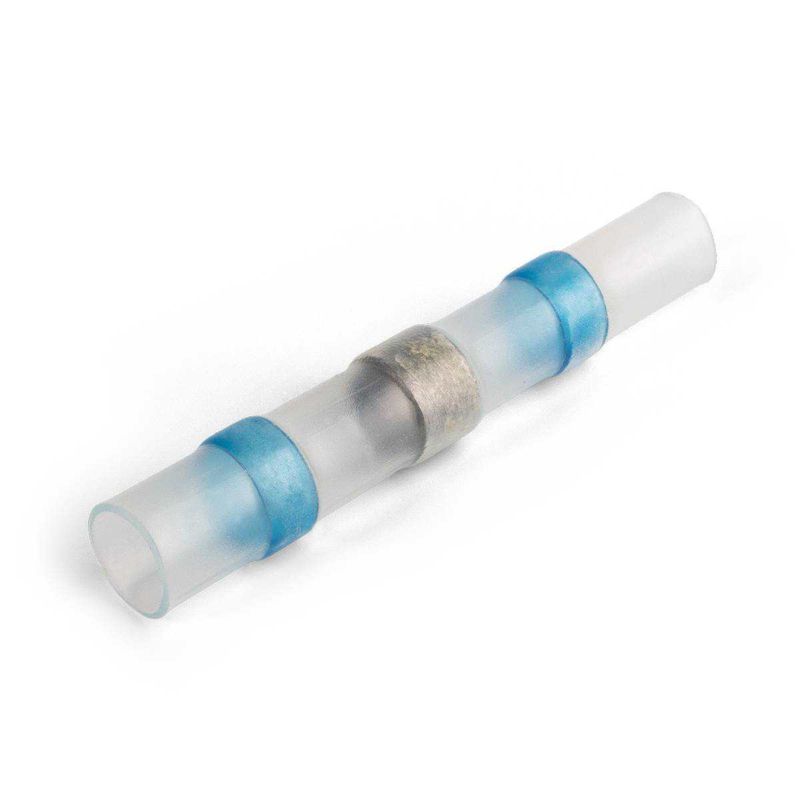

Соединитель под пайку ПК-Т 2.5 КВТ 79880

• Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа

• Материал изоляции: сшитый полиэтилен. Не содержит галогенов

• Термостойкость изоляции: 125 °C

• Максимальное напряжение: 690 В

• Особенности конструкции:

• в центре соединителя расположено кольцо низкотемпературного припоя

• по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки

• Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа

• Цвет поясков термоплавкого клея помогает идентифицировать размеры

• Порядок монтажа:

• разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил

• распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга

• обожмите руками выступающие проводники, сформировав место стыка

• сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил

• используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления

• дайте изделию остыть

• Инструмент для монтажа: высокотемпературный фен
