Трансформаторы трехфазные ТС-4,4, ТС-6, ТС-10, ТС-12, ТС-16, ТС-20, ТС-25, ТС-32, ТС-40, ТС-63, ТС-100

Трансформаторы трехфазные ТС-4,4, ТС-6, ТС-10, ТС-12, ТС-16, ТС-20, ТС-25, ТС-32, ТС-40, ТС-63, ТС-100 мощностью от 4,4 до 100 кВА. производятся на выходное напряжение по заказу от 100 до 500 Вольт.

Трансформаторы типа ТС предназначены для включения в трехфазную сеть и питания станков, электроинструмента, выпрямительных устройств, осветительных приборов и электрооборудования общего и специального назначения, а также для преобразования системы питающего напряжения из «треугольника» (Д) в «звезду» (У) и наоборот — Д/У или У/Д.

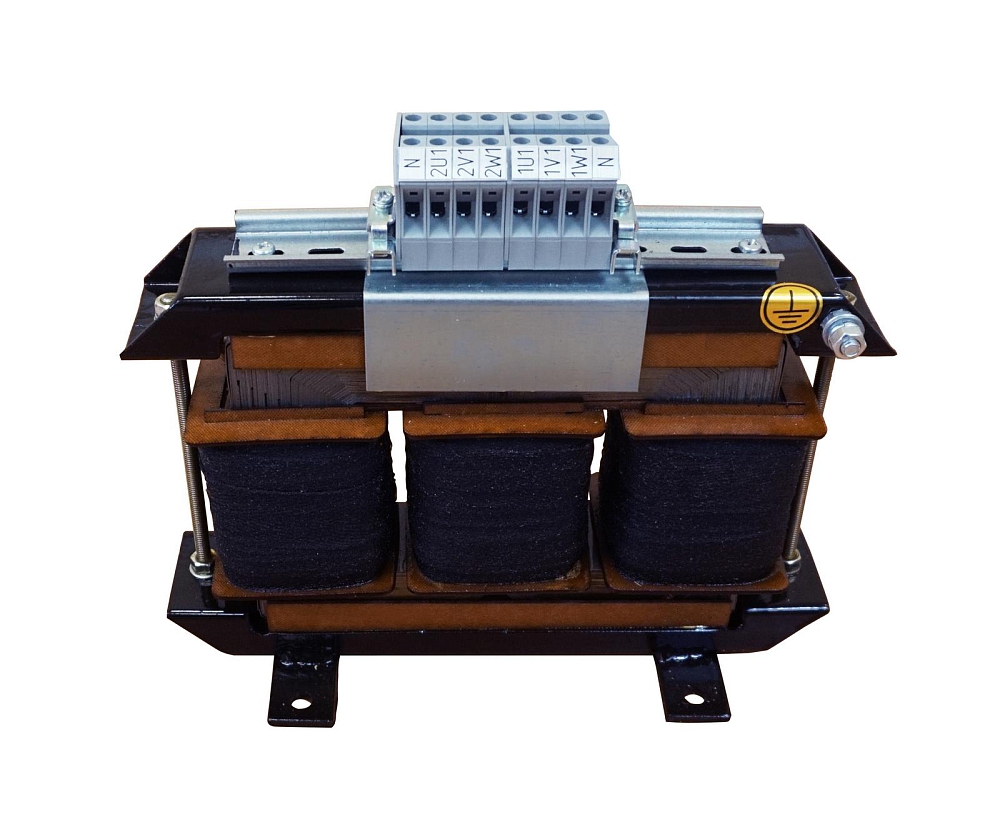

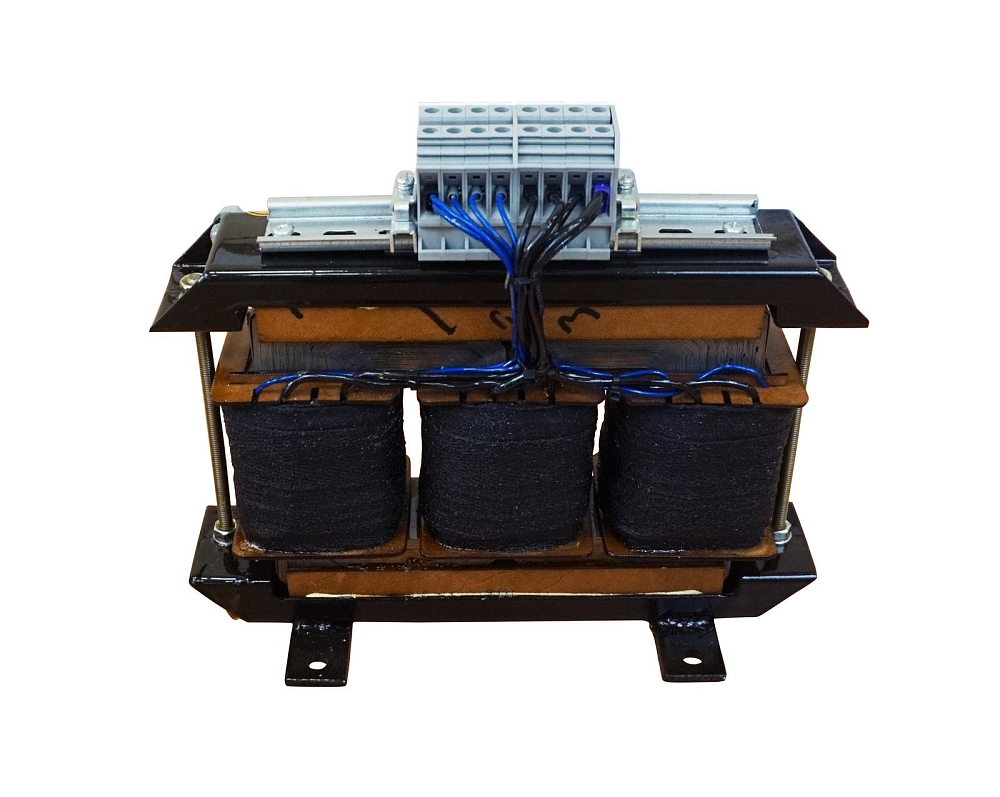

Трансформатор состоит из магнитопровода, выполненного из электротехнической стали марки 3408 или аналогичной, трех катушек с обмотками, крепежных элементов и клеммных колодок. Магнитопровод выполнен по технологии UNICORE, обеспечивающей высокие магнитные свойства и малый уровень активных потерь. Обмотки выполнены медным проводом круглого или прямоугольного сечения в эмалевой или стекловолокнистой изоляции.

Трансформатор пропитан влагостойким электроизоляционным лаком.

Конструкция крепления элементов трансформатора может отличаться для каждой конкретной модели. Возможно изготовление трансформаторов ТС со специфическими характеристиками в зависимости от требований заказчика.

Структура условного обозначения трансформатора:

Штиль ТС-25 395-380-365/220 Д/Y
где: ТС – тип изделия: Т - трёхфазный, С - сухой
395-380-365 – напряжение первичной обмотки с учетом отводов, В;
220 – напряжение вторичной обмотки, В;
25,0 – номинальная мощность, кВА;
Д/Y – схема включения обмоток («треугольник» для первичных обмоток, «звезда» для вторичных обмоток.

ВНИМАНИЕ! Производитель оставляет за собой право без предварительного уведомления вносить конструктивные и схемные изменения, не ухудшающие технические характеристики изделия.
