Как рассчитывать сечение кабеля для прокладки на объектах?

Правильный выбор сечения кабеля играет важнейшую роль при проектировании и монтаже электропроводки на объектах любого масштаба — от жилых домов до промышленных предприятий. Ошибка в расчетах может привести не только к перегреву и выходу из строя оборудования, но и к пожару. В этой статье мы подробно рассмотрим, как правильно рассчитать сечение кабеля для безопасной и эффективной эксплуатации.

Зачем нужен расчет сечения кабеля?

Сечение кабеля влияет на его способность выдерживать определенную электрическую нагрузку. Если сечение будет меньше необходимого, кабель будет перегреваться, изоляция разрушится, что может привести к короткому замыканию и возгоранию. Слишком большое сечение приведет к неоправданным затратам. Поэтому расчет должен быть максимально точным.

Основные параметры для расчета:

1. Мощность потребителей (Вт или кВт).
2. Напряжение сети (В).
3. Длина кабеля (м).
4. Допустимая потеря напряжения.
5. Материал жилы кабеля (медь или алюминий).
6. Способ прокладки (открытый, скрытый, в трубе или кабель-канале).

Формула расчета тока: I = P / (U × cosφ)

Где:

• I — сила тока (А),
• P — мощность нагрузки (Вт),
• U — напряжение сети (В),
• cosφ — коэффициент мощности (обычно 0,95 для бытовой техники).

После определения тока необходимо обратиться к таблицам допустимых токовых нагрузок для конкретного типа кабеля и материала. В таких таблицах указано, какое сечение подходит для определенного тока.

Учет длины кабеля и потерь напряжения

Если длина линии большая (свыше 20 метров), необходимо учитывать падение напряжения. Существует поправочный коэффициент, который позволяет увеличить сечение кабеля. Для расчета потерь напряжения используется формула:

ΔU = (2 × L × I × R) / 1000

Где:

• ΔU — потеря напряжения (В),
• L — длина кабеля (м),
• I — ток (А),
• R — сопротивление кабеля (Ом/км).

Допустимое падение напряжения не должно превышать 5%.

Пример расчета:

Допустим, необходимо подключить электроплиту мощностью 7 кВт при напряжении 220 В на расстоянии 25 м.

1. Считаем ток: I = 7000 / (220 × 0,95) ≈ 33,5 А
2. По таблице для медного кабеля на 33,5 А подходит сечение 6 мм².
3. Учитываем длину и проверяем падение напряжения.

При необходимости можно увеличить сечение до 10 мм² для запаса.

Важные рекомендации:

• Используйте только сертифицированный кабель.
• Для ответственных линий (кухня, ванная) всегда берите сечение с запасом.
• Никогда не прокладывайте кабели с минимальным расчетом «впритык».
• При прокладке в земле выбирайте кабель с двойной изоляцией.
• Для промышленной прокладки применяются более строгие нормы ПУЭ.

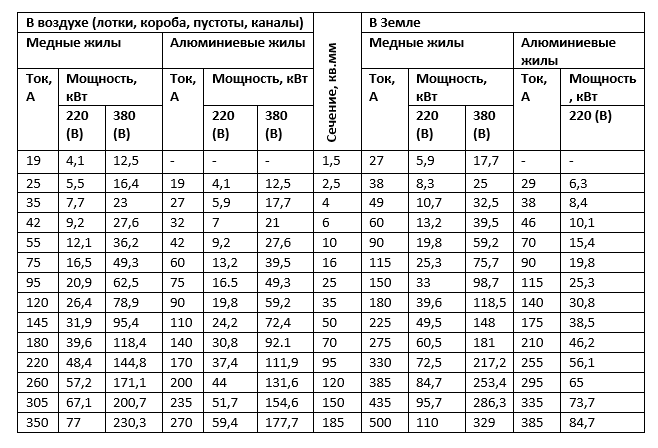

Таблицы для расчета сечения кабеля

Для удобства можно использовать готовые таблицы расчета сечения кабеля по току и длине. Такие таблицы можно приложить в виде изображения или распечатки, чтобы в любой момент можно было свериться с правильным выбором.

Расчет сечения кабеля — это несложная, но ответственная задача. Она требует внимательного подхода и знания основных формул и таблиц. Грамотный расчет обеспечит безопасность объекта, долговечность эксплуатации электросети и минимизирует риск поломок. Если есть сомнения — всегда лучше обратиться к профессионалам.
